Рамные леса

Леса рамные строительные приставные (ЛРСП) высотой 30/40/60 метров

Назначение

Данные строительные леса предназначенные для отделочных работ на  фасадах зданий высотой до 30/40/60 метров.

Технические характеристики лесов

2.1.Максимальная высота лесов, м ………………………………… 30/40/60

2.2.Шаг яруса, м ……………………………………………………………… 2

2.3.Шаг рам вдоль стены, м ……………………………………………2;2,5;3

2.4.Ширина яруса (прохода) между стойками рам, м ……………1

2.5.Количество ярусов настилов, одновременно  укладываемых на леса, шт……………2 (рабочий + страховочный)

2.6.Нормативная поверхностная нагрузка, Па (кгс/м²) ……………200

Все металлические части лесов имеют износоустойчивое  полимерное покрытие.

Устройство лесов и принцип работы

5. Леса (см. схему сборки) представляют собой конструкцию, состоящую из следующих компонентов: рам с лестницами (1), рам без лестниц (2), диагональных (3) и горизонтальных (4) связей, ригелей с деревянными настилами (5), регулируемых и нерегулируемых опор (6), а также элементов крепления к стене(см. виды анкеровки).
6. Нижний ряд рам опирается на опорные пяты или винтовые опоры, которые располагаются на деревянных подкладках.
7. Высота рам лесов составляет 2,0 м.
8. Рамы с лестницами и без них устанавливаются друг на друга для достижения необходимой высоты. Рамы с лестницами размещаются во втором ряду лесов в каждом ярусе и используются для подъёма рабочих.
9. Для обеспечения устойчивости рамы связываются между собой горизонтальными и диагональными связями в шахматном порядке со стороны улицы, а также горизонтальными связями со стороны стены (см. схему сборки). На рамах предусмотрены замки с фиксатором для крепления диагональных и горизонтальных связей.
10. Ригели устанавливаются в первом и втором рядах лесов, по два в каждом пролёте, с обеих сторон:со стороны улицы исо стороны здания.
11. Крепление лесов к стене осуществляется с помощью регулируемых анкерных кронштейнов двух типов: из стальной полосы и трубчатых с крюком и хомутом (см. виды анкерных кронштейнов). Один конец крепежа фиксируется к стене с использованием элементов анкеровки, установленных в фасаде ремонтируемого здания, а другой – к стойке рам.
12. Элементы анкеровки представлены двумя видами: пробками и крюками с втулками (см. элементы анкеровки). Выбор типа анкерного крепления осуществляется в соответствии с требованиями заказчика.
13. Количество башмаков и винтовых опор определяется рельефом местности и пожеланиями заказчика.
14.  На рабочем и предохранительном ярусах лесов устанавливаются продольные связи ограждений. В местах, где происходит подъём рабочих на     рабочий ярус,  связи ограждений размещаются в пролётах, где не предусмотрены диагональные стяжки.
15.  В целях защиты от атмосферных электрических разрядов леса оснащются молниеприемниками и заземляющими устройствами.

Монтаж и демонтаж лесов

1. Демонтаж и монтаж лесов должен осуществляться под руководством ответственного за выполнение работ, который обязан:

а) изучить конструкцию лесов;

б) разработать схему установки лесов для конкретного объекта;

в) составить перечень необходимых элементов;

г) принять комплект лесов со склада в соответствии с перечнем, исключив поврежденные элементы.

2. Рабочие, занимающиеся монтажом лесов, должны предварительно ознакомиться с конструкцией и получить инструктаж о порядке монтажа и методах крепления лесов к стенам.

3. Леса должны устанавливаться на подготовленной и утрамбованной площадке, с предусмотренным отводом воды. Площадка под леса должна быть горизонтальнойкак в поперечном, так и в продольном направлениях.

4. Подъём и спуск элементов лесов должны осуществляться с использованием подъёмников или других подъёмных механизмов.

5. Монтаж лесов выполняется по ярусам на всю длину монтируемого участка, в соответствии со схемой монтажа:

1 этап:

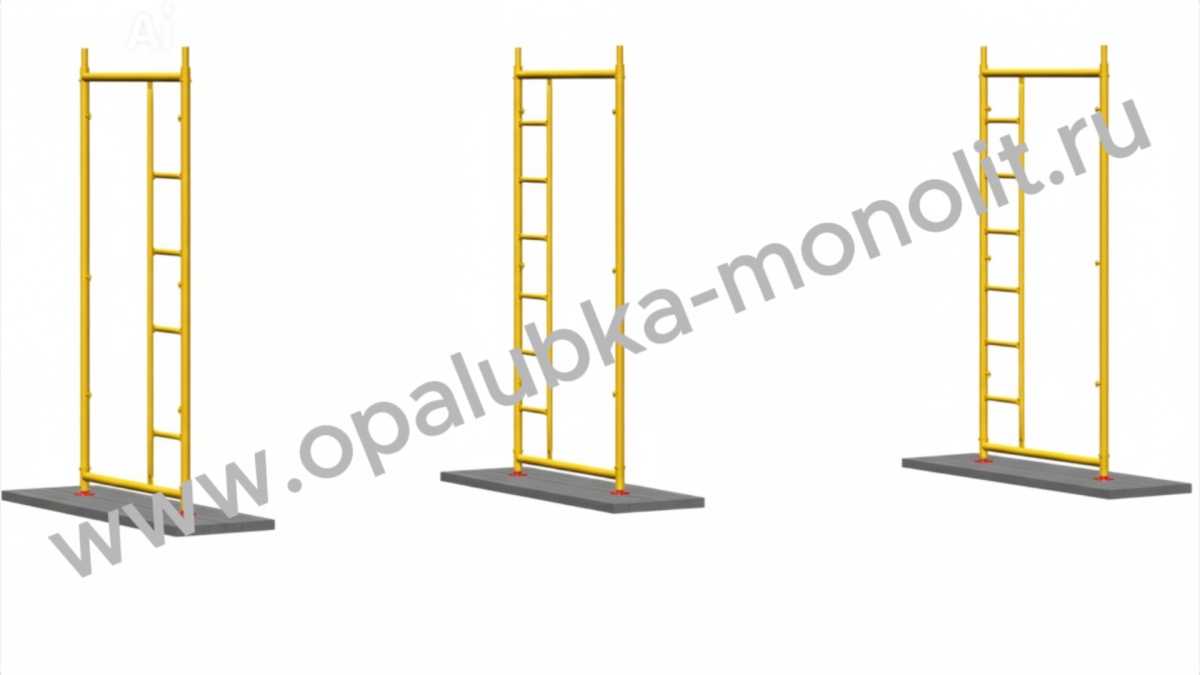

На подготовленной площадке следует разместить деревянные подкладки и башмаки, а также, при необходимости, установить винтовые опоры. Опорные поверхности рам лесов должны располагаются точно в одной горизонтальной плоскости.

2 этап:

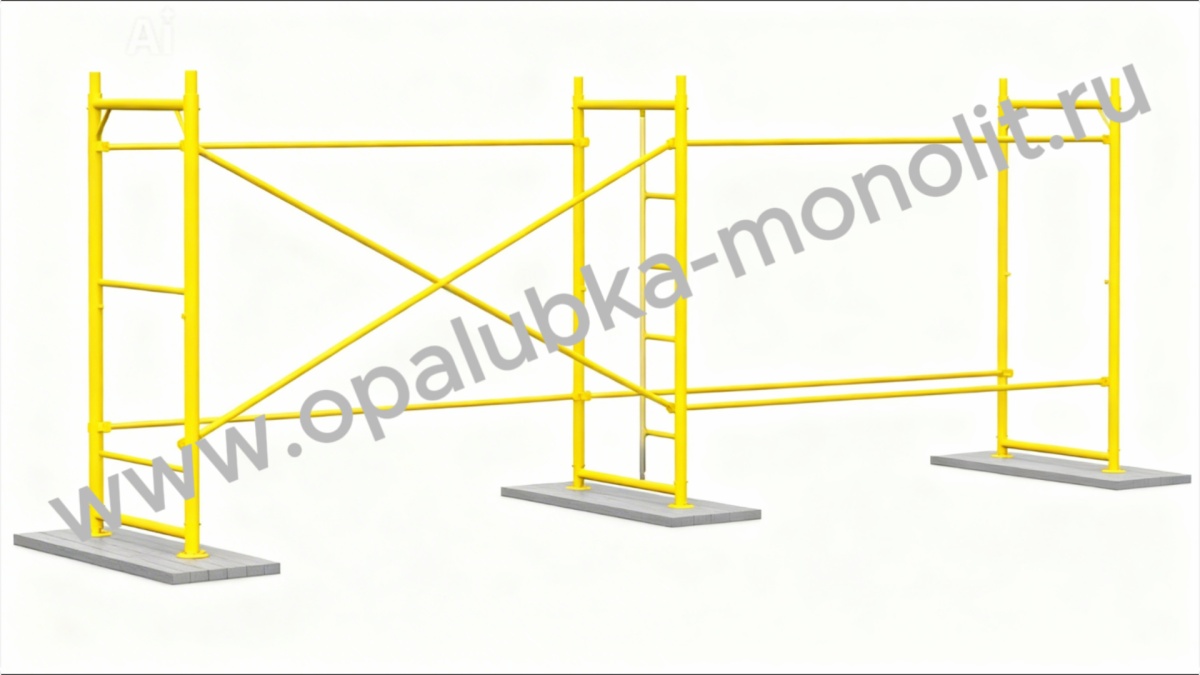

На втором этапе необходимо установить две смежные рамы первого яруса в башмаки и соединить их горизонтальными и диагональными связями. С интервалом в 3 метра следует установить две смежные рамы, также обеспечив их соединениями, и повторить данную процедуру до достижения требуемой длины лесов. По краям установленной длины лесов разместите рамы ограждения, а рядом с ними расположите раму с лестницей.

3 этап:

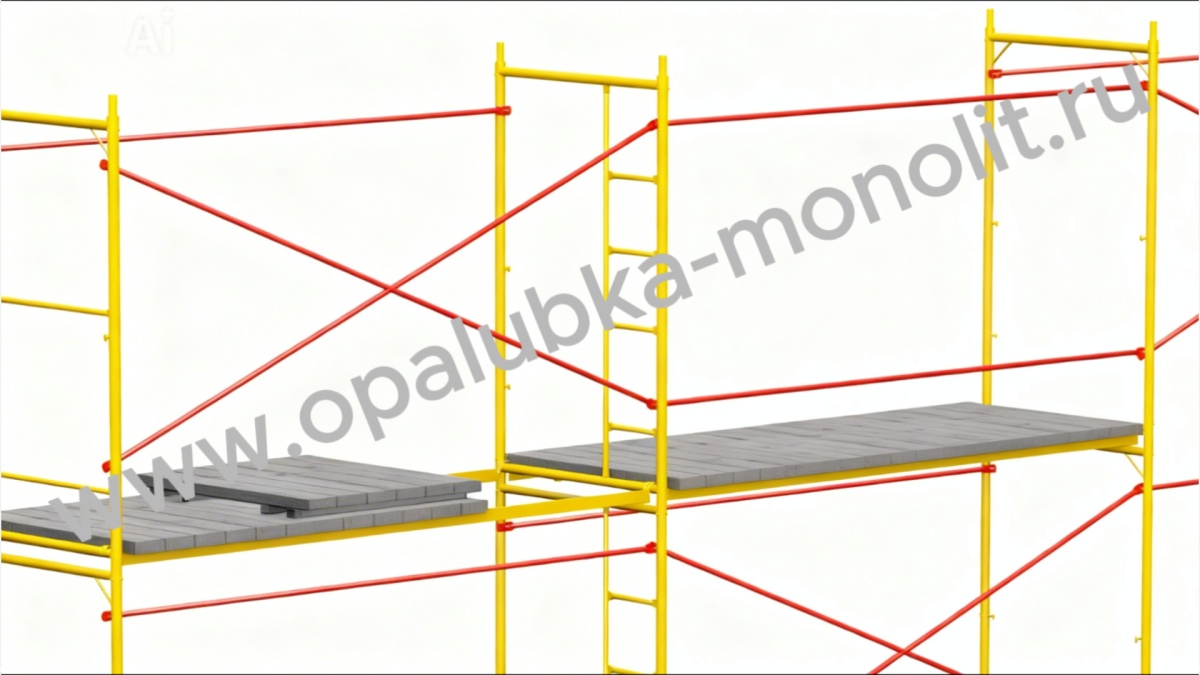

Установите рамы второго яруса и соедините их с с помощью связей при этом диагональные связи должны размещены в шахматном порядке. Для монтажа необходимо использовать ригели, на которые будут укладываться деревянные настилы:

4 этап:

Для подъёма и спуска людей леса могут быть оснащены наклонными лестницами, которые монтируются в заранее отведённых для люков местах.

5 этап:

Крепление лесов к стене следует выполнять с использованием пробок и крюков с втулками, установленных через кронштейны или хомуты, которые надёжно фиксируются к стойкам рам лесов. Расположение креплений должно осуществляться через каждые 4 метра в шахматном порядке, согласно схеме крепления лесов к стене.

6 этап:

Необходимо повторить этапы 3, 4 и 5 для достижения требуемой высоты лесов. Ограждения, промежуточные элементы и диагонали должны быть установлены в соответствии с общей схемой сборки лесов.

7 этап:

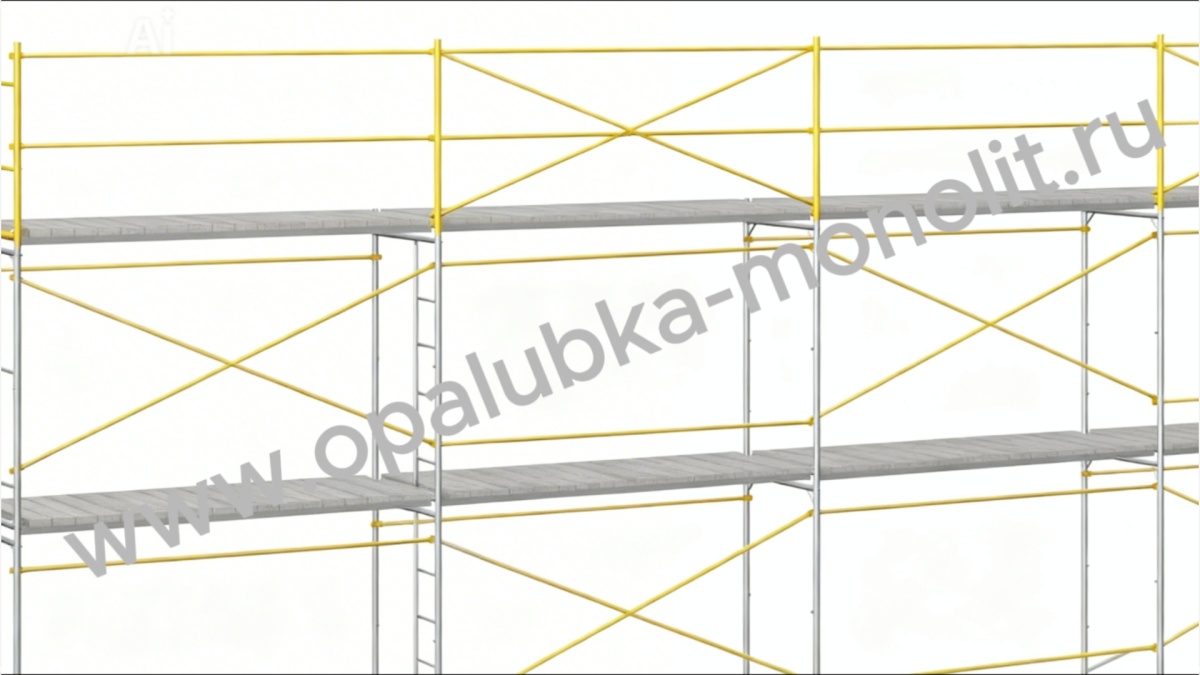

На рабочей и страховочной ярусах строительных лесов требуется смонтировать поперечные и продольные элементы ограждений. Там, где работники поднимаются на рабочий ярус, и отсутствуют диагональные связи, необходимо установить ограждения вдоль конструкции. Для обеспечения вертикальной фиксации двух соседних рам следует использовать болт М8х55 или штырь, согласно предпочтениям заказчика. Верхний ярус допускается собирать из стоек и рам ограждения высотой 1,45 метра.

6. Рамы лесов нужно устанавливать по отвесу. Установку рам и закрепление лесов к стене следует производить одновременно с монтажом лесов.

7. Установка настилов и монтаж ограждений должны выполняться параллельно.

5.8. Разборка лесов разрешается только после того, как с них будут убраны все остатки материалов, инвентаря и инструментов.

5.9. Перед началом демонтажа лесов, производитель работ должен провести их осмотр и дать рабочим подробные инструкции о порядке проведения работи мерах, гарантирующих безопасность проведения работ.

5.10. Демонтаж лесов  следует  начинать  с  верхнего яруса, в
последовательности,   обратной  последовательности монтажа.

5.11. Перед транспортировкой демонтированные элементы необходимо рассортировать. Крупногабаритные детали следует упаковать в пачки.Упаковать изделия небольших размеров в ящики.

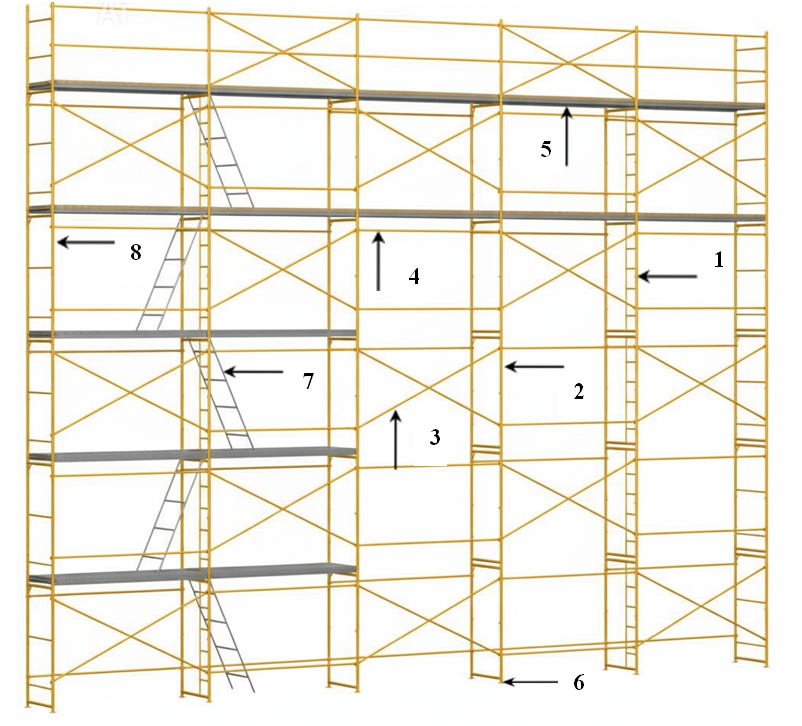

Общий вид лесов

1. Рама с лестницей
2. Рама без лестницы
3. Диагональная связь
4. Горизонтальная связь
5. Ригель с деревянным настилом
6. Опора
7. Лестница
8. Боковая рама ограждения

Элементы анкеровки

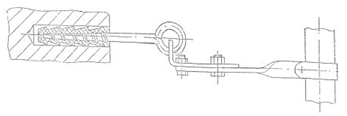

с крюком и втулкой

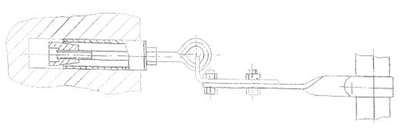

с пробкой

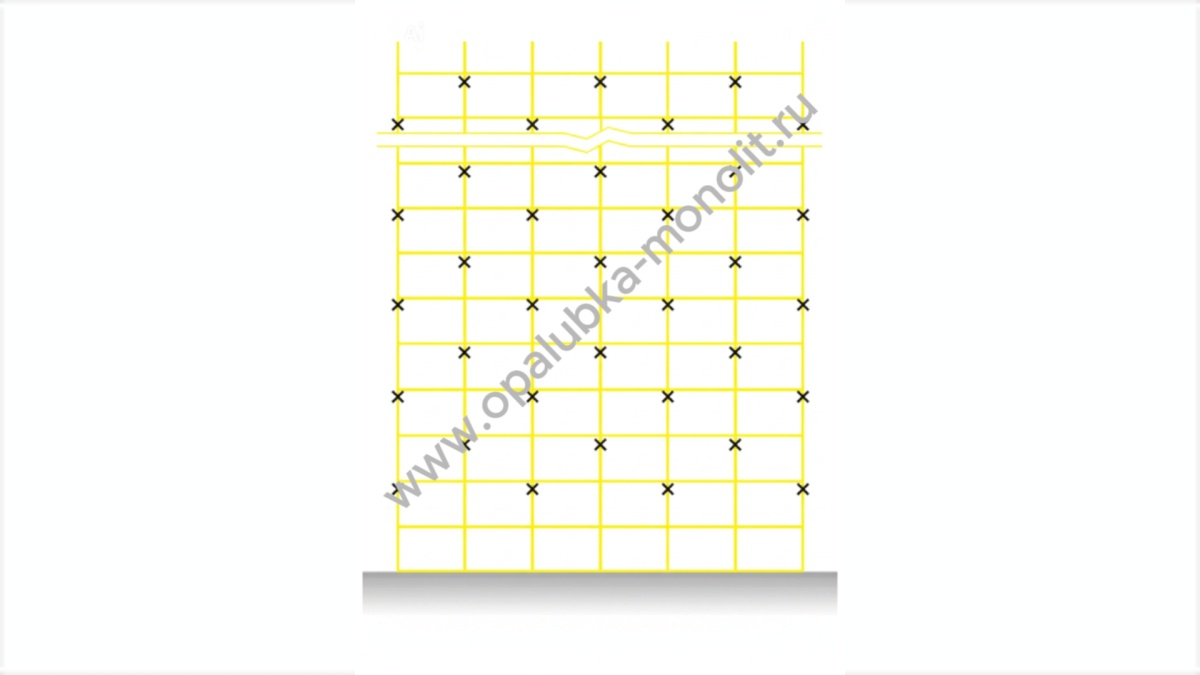

Схема крепления лесов к стене

( Х - место крепления)

Эксплуатация лесов

1. Эксплуатация строительных приставных рамных лесов разрешается исключительно после полного завершения их установки, и не раньше установленного срока. Документальное оформление передачи осуществляется посредством подписания акта лицом, уполномоченным на приёмку главным инженером строительных работ, при обязательным присутствии специалиста по охране труда.

2. При вводе в эксплуатацию смонтированных строительных лесов проводится комплексная проверка, охватывающая следующие аспекты:

• Соответствие собранной конструкции утверждённым монтажным схемам, а также корректность соединения всех элементов.
• Устойчивость и надёжность основания, на котором установлены леса.
• Надёжность фиксации лесов к вертикальной поверхности здания.
• Наличие и прочность ограждений, включая обязательное двухрядное перильное ограждение на рабочих уровнях.
• Корректность установки молниеприёмника и надлежащее заземление всей конструкции.
• Эффективность системы отвода воды от зоны расположения лесов.

При этом особое внимание следует уделить строгому вертикальному положению стоек и надёжности крепления лесов к стене.

3. До начала каждой рабочей смены руководитель работ или мастер, непосредственно управляющий процессом, обязан проводить ежедневный осмотр состояния строительных лесных.

4. Регулярно очищайте настилы и лестницы от мусора, остатков материалов, снега и наледи. Зимой рекомендуется посыпать песком для предотвращения скольжения.

5. В процессе эксплуатации нагрузки на настилы не должны превышать допустимых пределов.

Если необходимо изменить расположение или увеличить нагрузки:

• Проверьте прочность лесов расчётом.
• Проведите испытания с нагрузкой, превышающей указанную на 25%.
• Составьте акт о проведённых испытаниях.

6. При подаче материалов на леса башенным краном необходимо соблюдать следующие правила:

• Сначала поднимайте груз и передвигайте кран, а затем выполняйте поворот стрелы и плавное опускание груза. Это поможет избежать ударов по лесам;
• На лесах обязательно должен находиться сигнальщик, который будет регулировать подачу грузов и подавать сигналы крановщику.

7. При подаче материалов на леса с использованием стационарного подъёмника необходимо соблюдать следующие правила: Каркас подъёмника должен быть надёжно закреплён к стене, независимо от строительных лесов. Это обеспечивает дополнительную устойчивость и безопасность при работе.

Указание мер безопасности

1. При эксплуатации лесов необходимо соблюдать следующие требования:

• Леса должны быть надежно закреплены к стене по всей высоте. Это обеспечивает их устойчивость и безопасность;
• Произвольное снятие креплений лесов к стене строго запрещено, чтобы избежать аварийных ситуаций и обеспечить безопасность работников.

2. Необходимо следить за настилом лесов. Чтобы он имел ровную поверхность.

3.Подъём и спуск людей на леса разрешается исключительно по лестницам, расположенным с внутренней стороны секций.

4. На лесах необходимо размещать плакаты, содержащие схемы движения людей, расположения грузов и максимально допустимых нагрузок.

5. Запрещается подача на леса грузов, которые превышают допустимые по проекту значения.

6. Чтобы предотвратить повреждение стоек, находящихся у проездов, следует установить защитные устройства.

7. Линии электропередач, находящиеся в пределах 5 метров от лесов, должны быть демонтированы или помещены в деревянные короба.

8. Смонтированные леса должны быть надежно заземлены и оснащены устройствами для защиты от молний.

9. В процессе установки и снятия строительных лесов, посторонним лицам, не принимающим непосредственного участия в производстве данных работ, доступ на территорию проведения работ строго возбраняется.

10. Кроме настоящих требований и мер безопасности необходимо также выполнять требования

 СНиП 111 -4-80  «Техника безопасности в строительстве».

Транспортирование и хранение

1. Перевозка лесов допустима любыми видами транспорта, при условии соблюдения действующих норм и правил, регламентирующих грузоперевозки для конкретного вида транспорта.
2. Перед отправкой на объект, все компоненты лесов следует разделить по их типам, таким как рамы, настилы, стяжки и диагональные связи. Каждый вид должен быть сформирован в отдельные группы и надёжно обвязан проволокой, минимальный диаметр которой составляет 4 мм. Для обеспечения прочности крепления используются две нити проволоки, скрученные между собой не менее чем на два полных оборота. Мелкие детали, в свою очередь, необходимо поместить в специальные контейнеры или ящики для предотвращения их потери или повреждения во время транспортировки.
3. При проведении разгрузочных работ категорически запрещено сбрасывать элементы лесов с транспортных средств.
4. Хранение лесов должно выполняется по группе хранения  ОД 4 в соответствии с ГОСТ 15150-69.
5. При продолжительном нахождении в складских помещениях, элементы лесов необходимо размещать на специальных опорах, которые предотвратят их прямой контакт с поверхностью земли.
6. Металлические части оборудования не имеющие лакокрасочного покрытия, предназначенные для продолжительного хранения, подлежат обязательной консервации. В качестве защитного покрытия следует использовать солидол С согласно стандарту ГОСТ 4366-75 или аналогичную по свойствам смазку, обеспечивающую равноценную защиту.
7. При перевозке и складировании комплектующих для строительных лесов, находящихся в упаковках или ящиках, допускается размещение их в штабеля высотой до трёх уровней.
